Helic贸ptero: Conjunto de Plato C铆clico - Swash Plate Assembly

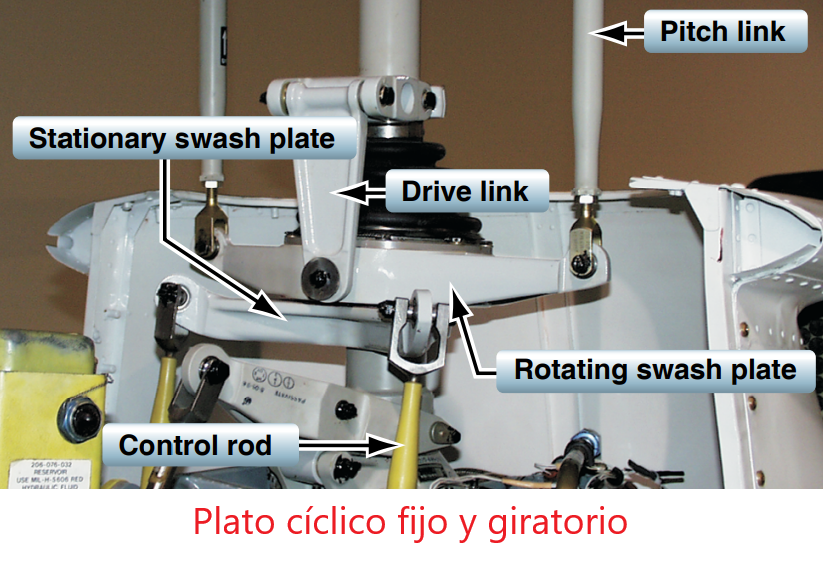

El prop贸sito del plato c铆clico es convertir las entradas de control estacionarias del piloto en entradas giratorias que pueden conectarse a las palas del rotor o a las superficies de control. Consta de dos partes principales: el plato c铆clico estacionario y el plato c铆clico giratorio. (Todo sobre Helic贸pteros)
El plato c铆clico estacionario se monta alrededor del m谩stil del rotor principal y se conecta a los controles c铆clicos y colectivos mediante una serie de varillas de empuje.
Est谩 impedido de girar por un eslab贸n antidrive, pero puede inclinarse en todas las direcciones y moverse verticalmente. El plato c铆clico giratorio est谩 montado en el plato c铆clico estacionario mediante un manguito tipo bolita. (Todo sobre Helic贸pteros)
Est谩 conectado al m谩stil por medio de eslabones de transmisi贸n y debe girar en relaci贸n constante con el m谩stil del rotor principal. Ambos platos c铆clicos se inclinan y deslizan hacia arriba y hacia abajo como una unidad.
El plato c铆clico giratorio est谩 conectado a las bocinas de paso por medio de los eslabones de paso. (Todo sobre Helic贸pteros)
| Componente | Funci贸n Principal | Tipo de Movimiento | Conexi贸n de Control | Estado Operativo |
Plato c铆clico giratorio | Transmitir el movimiento de control a las palas del rotor | Rotaci贸n constante con el m谩stil, inclinaci贸n y desplazamiento vertical | Bocinas de paso mediante eslabones de paso | Giratorio (conectado al m谩stil por eslabones de transmisi贸n) |
Plato c铆clico estacionario | Convertir las entradas de control estacionarias en movimientos para el plato giratorio | Inclinaci贸n en todas las direcciones y desplazamiento vertical | Controles c铆clicos y colectivos mediante varillas de empuje | Estacionario (no gira mediante eslab贸n antidrive) |
Advertencia: Los art铆culos publicados en este sitio web deben ser utilizados 煤nicamente con fines educativos (instrucci贸n).
No los utilice para operar una aeronave, volar, ni hacer procedimientos de mantenimiento. Tenga en cuenta que "Aprendamos Aviaci贸n" no est谩 afiliado de ninguna manera con ninguna compa帽铆a fabricante de aeronaves.
Verificar y confirmar la informaci贸n con personal aeron谩utico certificado y documentaci贸n certificada.
Fuente: La informaci贸n (texto e im谩genes) utilizado para este art铆culo est谩 basado en el manual de la FAA (Helicopter Flying Handbook - FAA-H-8083-21B) y manuales de instrucci贸n de centros acad茅micos aeron谩uticos.
